مُساهمةموضوع: كيف يشتغل جهاز انذار الحريق؟   السبت سبتمبر 29, 2007 2:37 pm

بسم الله الرحمن الرح


جهاز انذار الحريق


جهاز كشف الدخان المستخدم للتحذير من اندلاع حريق في غرفة أو مبني من الاجهزة الهامة والضرورية فبالرغم من انخفاض تكلفتها التي تبلغ في حدود 15 دولار فإنها تقي من نشوب حريق قد يقضي على ممتلكات مؤسسة بكاملها. يتكون جهاز كاشف الدخان Smoke Detector من جزئين اساسيين اولهما مجس حساس للضوء وهو الفوتوديود Photodiode والجزء الثاني هو جهاز الكتروني يصدر صوت منبه مرتفع. يعمل جهاز انذار الحريق من خلال بطارية 9 فولت أو من خلال مزود الكهرباء المنزلي.

فكرة كمل جهاز انذار الحريق

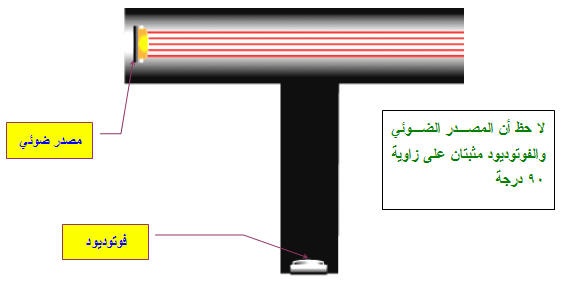

يعتمد هذا النوع من كاشف الدخان على فوتوديود وهو حساس للضوء، وإذا ما تم تصميم دائرة إلكترونية بحيث اذا سقط الضوء على الفوتوديود تصدر الدائرة الإلكترونية جرس منبه ذو صوت عالي. وهذه فكرة عمل جهاز انذار الحريق حيث أن الجهاز يحتوي على شعاع ضوئي عادي يصدر من ديود باعث للضوء LED مثبت في نهاية انبوبة اسطوانية الشكل وعلى زاوية 90 درجة يتفرع اسطوانة اخرى مثبت في نهايتها فوتوديود. كما في الشكل التوضيحي التالي:





في حالة تواجد دخان كثيف في الغرفة فإن هذا الدخان سيدخل من الجهة المقابلة للاسطوانة المثبت بها المصدر الضوئي وسيعمل على تشتيت الضوء ليسقط على الفوتوديود وبالتالي سيتم تفعيل الدائرة الإلكترونية التي بدورها ستطلق صفارة الإنذار



منقول
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://glabawey21.ahlamontada.com/index.htm
rouby
مراقب عام
مراقب عام


ذكر
عدد الرسائل : 335
العمر : 35
الموقع : http://glabawey21.ahlamontada.com/index.htm
العمل/الترفيه : اخصائى اجتماعى
المزاج : رايق مووووووووووووووووووووووووووووووووووووووووت
SMS :


My SMS
اللهم ارزقه مغفره بلاعذاب وجنه بلاحساب ورؤيه بلا حجاب


تاريخ التسجيل : 09/09/2007

مُساهمةموضوع: رد: كيف يشتغل جهاز انذار الحريق؟   الأحد سبتمبر 30, 2007 4:00 am

بسم الله الرحمن الرحيم
جزاكى الله خيرا
بجد موضوع رائع
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://glabawey21.ahlamontada.com/index.htm
الغلاباويه الكبيره
Admin
Admin
avatar

انثى
عدد الرسائل : 1056
العمر : 31
المزاج : الحمد لله عال العال
SMS :


My SMS
رب أعنى على تغير ماينبغى لى تغيره ... وعلى تقبل مالا استطيع تغيره .... وهبنى الحكمه للتفرقه بينهما ..... ويارب غلاباوى يكون اكبر منتدى ف الدنيا


تاريخ التسجيل : 30/08/2007

مُساهمةموضوع: رد: كيف يشتغل جهاز انذار الحريق؟   الأحد أكتوبر 14, 2007 3:44 pm

موضوع جميل جدا دينا
شكرا ليكى
